Закладные элементы предусматривают до утепления и обшивки сауны в тех местах, где к стенам будут крепиться полки, спинки, ограждения и другое оборудование. Их задача — передать нагрузку на несущую конструкцию. Вагонка закрывает стену и формирует интерьер, но не должна становиться единственной опорой для нагруженного изделия. Особенно важно учитывать это при устройстве подвесных полков без передних стоек.
После финишной отделки закладные уже не видны. Если их расположение не было согласовано и зафиксировано, монтажник вынужден искать основание через готовую обшивку. Результатом становятся лишние отверстия, поврежденная пароизоляция или крепление в случайную рейку. Продуманная схема усилений позволяет избежать этих проблем и сохранить возможность изменения съемных деталей без разборки всей стены.

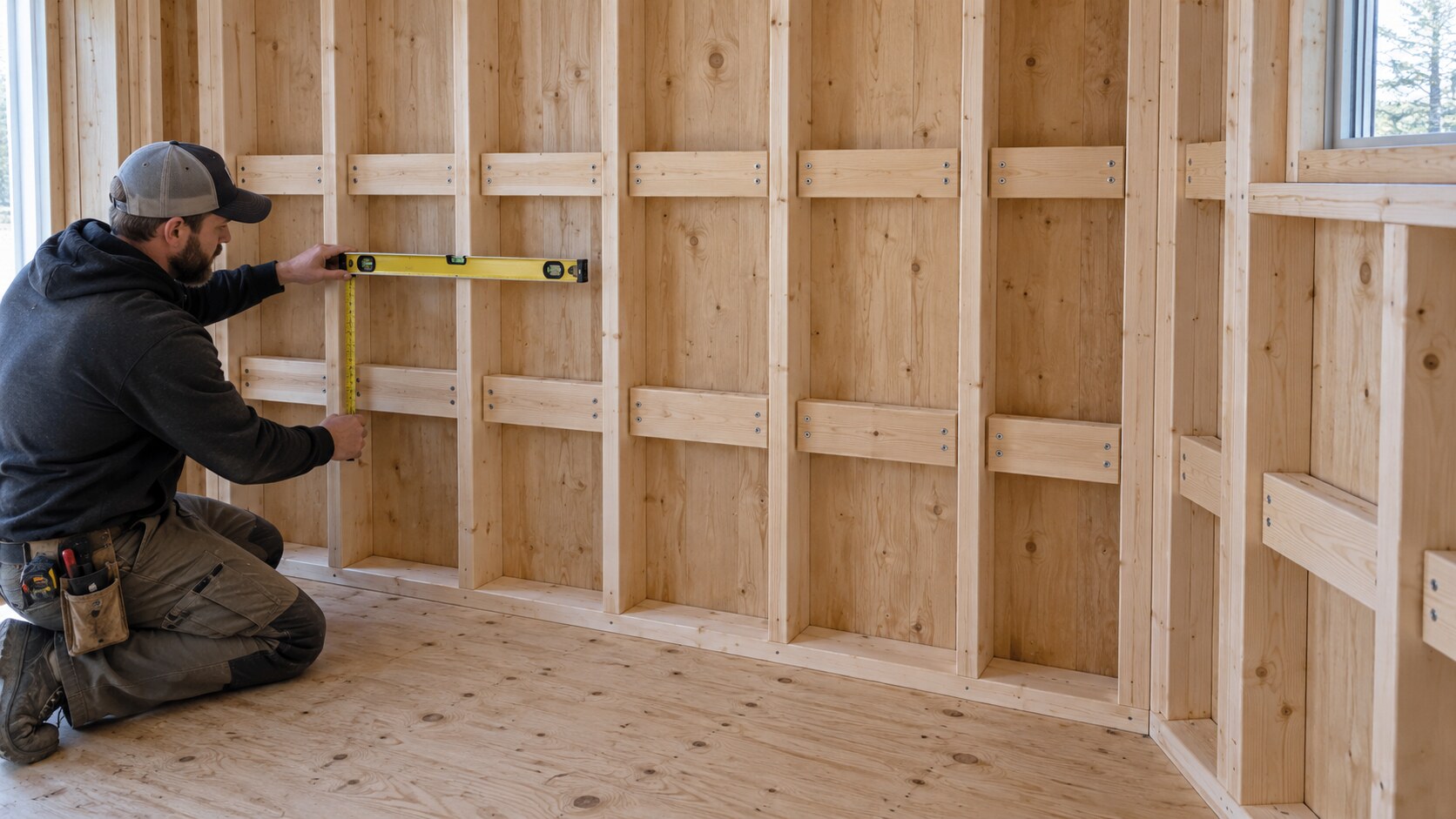

Схему закладных следует включить в рабочую документацию с указанием размеров, высоты и привязки к углам помещения. Перед закрытием каркаса полезно сфотографировать усиления вместе с рулеткой или разметкой — это упростит последующий монтаж. Данный этап необходимо согласовывать с общей последовательностью строительства сауны: https://sauna-life.ru/stroitelstvo/stroitelstvo-sauny
Чем закладная отличается от обрешетки
Обрешетка служит основанием для крепления облицовки и участвует в устройстве пространства за ней. Ее расположение связано с направлением вагонки и требованиями к монтажу выбранного профиля. Закладная предназначена для конкретной нагрузки от навесного элемента. Она может находиться рядом с обрешеткой, но эти детали не становятся взаимозаменяемыми только потому, что изготовлены из древесины.
Например, рейка, достаточная для удержания нескольких досок обшивки, может оказаться неподходящей для опорного бруса полка. Значение имеют сечение, качество материала, пролет, способ соединения с каркасом и направление действия усилия. Если крепеж входит в рейку, но сама рейка слабо связана со стеной, надежность всей конструкции остается низкой.
Закладной может быть дополнительная стойка, поперечина, блок между стойками или специально рассчитанный узел. Выбор зависит от конструкции помещения и навесного изделия. В руководстве Thermory прямо отмечено, что под полки необходимо предусматривать опоры за панелями, а вес полков не должен передаваться на саму обшивку. Это базовый принцип, который следует учитывать независимо от внешнего оформления сауны.
Сначала определяют путь передачи нагрузки
Для каждого элемента полезно проследить цепочку: человек или оборудование — настил и кронштейн — крепеж — закладная — каркас — основание здания. Слабое звено в этой цепочке нельзя компенсировать одним особенно толстым брусом. Например, массивная поперечина между стойками не поможет, если ее соединение со стойками не рассчитано на возникающие усилия.
При оценке нагрузки учитывают не только массу человека в спокойном положении. На полок садятся, опираются при подъеме, перемещаются по краю; за ограждение могут инстинктивно схватиться. При этом разные конструкции по-разному распределяют усилия. Для подвесного полка значимы не только вертикальная сила, но и момент, стремящийся повернуть опорный узел относительно стены.
Поэтому универсальная рекомендация поставить «брус такого-то размера на любую стену» ненадежна. Сечение и крепеж назначают по расчету либо по проверенной системе производителя с учетом ее ограничений. Чем больше вылет полка, длина без промежуточных опор и предполагаемая нагрузка, тем важнее полноценное конструктивное решение.
Какие решения нужны до сборки каркаса
До монтажа усилений определяют расположение и размеры полков, число уровней, тип опор, устройство спинок и ограждения печи. Нужны не только красивые виды интерьера, но и развертки стен с привязками. На них показывают высоты, длины, точки крепления и участки, где нельзя сверлить из-за коммуникаций или оборудования.
Размеры задают от понятных постоянных ориентиров. Высоту полка привязывают к чистому полу, а не к черновому основанию, которое позднее поднимется после устройства покрытия. Горизонтальные координаты учитывают толщину будущих стеновых слоев. Иначе подготовленная поперечина может оказаться выше или ниже монтажной зоны, хотя строители точно выполнили первоначальный эскиз.
Сначала также утверждают печь и ее расположение. Расстояния до деревянных полков и ограждения определяют по документации конкретного оборудования. Нельзя разместить усиление, собрать полок, а затем выбирать печь по оставшемуся промежутку. Все эти элементы должны поместиться в одной согласованной схеме без уменьшения предусмотренных безопасных расстояний.
Усиления под полки с передними опорами
Полок с опорами на пол обычно передает значительную часть вертикальной нагрузки через стойки, но настенные крепления все равно могут отвечать за устойчивость и геометрию. Их назначение зависит от конструкции. Если задняя часть настила опирается на брус, закрепленный к стене, соответствующая нагрузка должна восприниматься закладными или несущей стеной.
В такой схеме важно не считать передние ножки оправданием слабого заднего крепления. При посадке у стены распределение усилий меняется, а при боковом перемещении возникает нагрузка на устойчивость. Проверяют и сам каркас полка, и соединение опор, и опирание на пол. Конструкция должна оставаться жесткой во всех предусмотренных сценариях использования.
Напольные стойки размещают с учетом уборки и состояния основания. Если их крепят к полу, заранее прорабатывают проход через гидроизоляцию и способ герметизации. Самопроизвольное сверление готового мокрого узла недопустимо. Иногда проект позволяет обойтись без такого крепления, но решение определяется устойчивостью всей конструкции, а не только желанием сохранить плитку.
Подвесные полки требуют отдельного решения

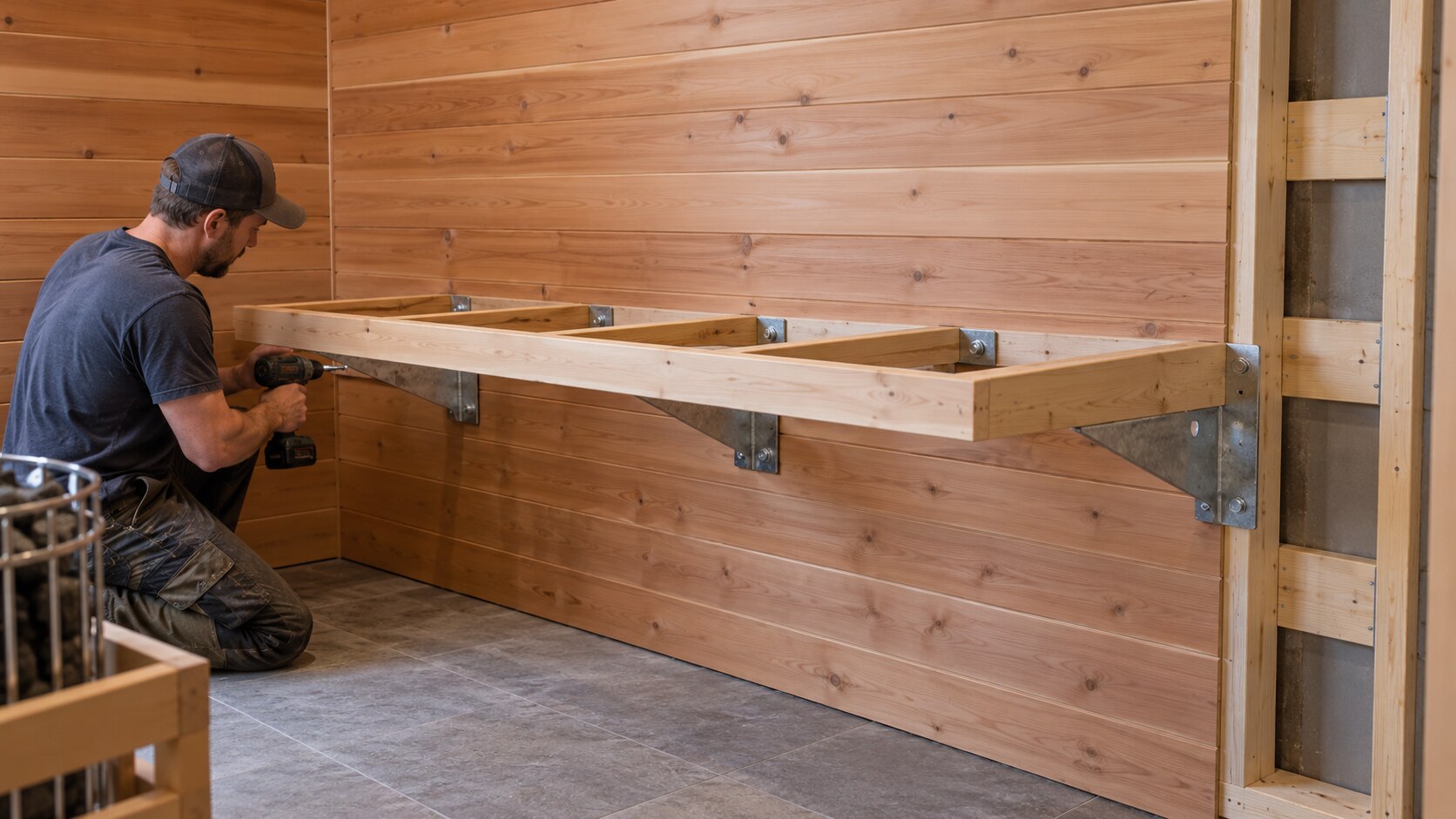

Полок без передних опор удобен для уборки и визуально облегчает интерьер. Однако нагрузка от него полностью передается на настенные узлы или другую скрытую несущую систему. При большой глубине особенно важны вырывающие усилия в креплениях. Одинаковое число саморезов не делает подвесную схему эквивалентной варианту с опорными ножками.
Для таких полков заранее выбирают систему кронштейнов, балки или специальный каркас. Проверяют возможность ее закрепления в существующей стене. Легкая перегородка, подходящая для обычной облицовки, может потребовать усиления по всей высоте или изменения конструкции. Иногда рациональнее скорректировать форму полка, чем пытаться спрятать массивное усиление в недостаточной толщине стены.
Крепежные точки показывают на чертеже с допусками, достаточными для монтажа. При использовании заводских кронштейнов берут их реальные монтажные размеры, а не условную схему из каталожной фотографии. Желательно примерить узел до закрытия каркаса. Это позволяет проверить и доступ инструмента, и отсутствие конфликтов с трассами, и положение будущего настила.
Где нужны закладные под спинки
Спинка испытывает нагрузку, когда человек отклоняется назад или опирается при изменении положения. Поэтому крепление только к тонкой вагонке нежелательно даже для внешне легкой конструкции. Заранее определяют расположение дистанционных опор и усиливают соответствующие участки. При этом сама спинка должна иметь зазор, предусмотренный ее конструкцией, а не прижиматься к стене случайным образом.
Если спинка съемная, нужно обеспечить повторяемое положение креплений. Скрытые подвесы или доступные винты выбирают так, чтобы элемент можно было снять для уборки и осмотра без повреждения облицовки. Место крепления при этом остается несущим после многократного обслуживания. Декоративное скрытие не должно превращать разборку в поиск неизвестных точек фиксации.
Нельзя автоматически использовать спинку как поручень. Если предполагается, что человек будет за нее подниматься, это учитывают в расчетной схеме и выборе креплений. При необходимости предусматривают отдельный поручень с самостоятельными усилениями. Назначение элемента должно быть понятно и проектировщику, и владельцу: одинаковый внешний вид не означает одинаковую допустимую нагрузку.
Ограждение печи и защита от случайного касания
Ограждение размещают по требованиям изготовителя печи и проекту парной. Его задача — ограничить случайное приближение к горячим поверхностям, но сама деревянная конструкция не дает права уменьшать безопасные расстояния. Если предусмотрено специальное заводское ограждение, проверяют его совместимость с моделью и способ установки.
У настенного ограждения усиливают точки крепления горизонтальных деталей и стоек. У напольного — проверяют основание и устойчивость. Необходимо учитывать вероятное случайное усилие со стороны человека, но нельзя без проверки объявлять любое ограждение полноценным поручнем. При падении нагрузка может значительно отличаться от обычного легкого касания.
Особое внимание уделяют направлению возможного смещения. Даже небольшая подвижность опасна, если ограждение способно приблизиться к печи и сократить предусмотренный промежуток. Крепления должны удерживать геометрию при обычной эксплуатации. В то же время нельзя связывать ограждение с корпусом печи произвольными деталями, если такой способ не предусмотрен ее конструкцией.
Другие места, где усиление забывают предусмотреть
Помимо полков и спинок, закладные могут понадобиться под настенную печь, тяжелый светильник, дверной узел, поручень, декоративный экран или оборудование обливной системы. Для каждого изделия проверяют отдельные требования. Особенно важно учитывать массу оборудования вместе с рабочей загрузкой, если она предусмотрена: собственный вес пустого корпуса не всегда является определяющим.
Не каждое небольшое изделие требует массивной поперечины. Легкий аксессуар может иметь иное допустимое крепление, но решение все равно принимают осознанно. Полезно составить перечень всех предметов, которые появятся на стенах после отделки. Тогда критические усиления не забываются, а каркас не заполняют ненужной древесиной «на всякий случай».
Большая сплошная закладная по всей стене не всегда рациональна. Она меняет состав ограждающей конструкции и может уменьшить место для утеплителя. Если используют листовые материалы, необходимо подтвердить их пригодность для конкретной температуры, влажности и положения в стене. Обычную мебельную плиту нельзя автоматически считать подходящим основанием для горячей зоны сауны.
Материалы и крепеж для усилений
Деревянные элементы должны иметь качество, позволяющее надежно удерживать крепления: без критических трещин, гнили и дефектов в рабочей зоне. Влажный брус после закрытия конструкции может изменять размеры, что влияет на соединения и отделку. Поэтому материал подготавливают в соответствии с проектом и условиями применения, а не используют случайные остатки с площадки.
Тип, длину, диаметр и количество крепежа выбирают по материалу основания и действующим усилиям. Саморезы для отделки не следует автоматически переносить в несущий узел. Важны глубина закрепления, расстояния до края, направление волокон и соединение самой закладной с каркасом. Для кладки и бетона дополнительно учитывают свойства основания и требования выбранной анкерной системы.
Коррозионная стойкость креплений должна соответствовать среде. При этом выбор металла не отменяет проверки механической прочности: «нержавеющий» не означает «подходящий для любой нагрузки». Открытые детали размещают так, чтобы исключить нежелательный контакт с телом. Для скрытых металлических элементов оценивают температурное воздействие и совместимость с общей конструкцией.
Как сохранить пароизоляцию
Закладные и монтажные точки согласуют с устройством пароизоляционного слоя. Его задача — ограничивать попадание влаги в утепленную конструкцию, и многочисленные необработанные проходы ухудшают работу узла. Особенно нежелательно сверлить готовую стену многократно в поисках бруса: каждое ошибочное отверстие приходится восстанавливать.
Герметизацию проходов выполняют материалами, совместимыми с основанием и температурой эксплуатации. Конкретное решение зависит от того, где находится закладная относительно мембраны и обрешетки, а также от типа крепежа. Универсальный совет обильно заполнить отверстие любым герметиком не учитывает ни условия сауны, ни возможность последующего обслуживания.
При подготовке каркаса полезно заранее показать монтажнику разрез стены. На нем видно, через какие слои пройдет крепление, где находится несущая часть и каким образом сохраняется герметичность. Это также позволяет подобрать нужную длину крепежа без риска попасть в скрытый кабель или выйти в нежелательную зону за стеной.
Как не перекрыть пространство за вагонкой
Помимо несущей функции, нужно сохранить предусмотренную конструкцией возможность просыхания обратной стороны обшивки. Если поперечные элементы располагаются в воздушном пространстве, они могут разделить его на замкнутые участки. Поэтому усиления и обрешетку рассматривают вместе, а не устанавливают последовательно без общей схемы.
Проблему решают размещением элементов в соответствующем слое и организацией проходов воздуха по проекту. Нельзя ослаблять уже рассчитанную несущую закладную случайными вырезами ради вентиляции. Если требуется изменить ее форму, заново проверяют конструкцию. Правильнее устранить конфликт на чертеже, когда еще можно изменить расположение деталей.
Не следует также заполнять свободные участки за вагонкой обрезками утеплителя, монтажной пеной или случайными прокладками. Такие дополнения способны перекрыть просушивание и затруднить обслуживание. Каждый слой стены должен выполнять предусмотренную функцию, а наличие усиления не должно нарушать работу соседних слоев.
Проверка до закрытия каркаса
Перед обшивкой сверяют фактические усиления с развертками. Проверяют высоты от чистого пола, положение стоек, качество соединений и отсутствие конфликтов с коммуникациями. Если модель печи или форма полков изменилась, чертеж актуализируют до приемки. Старое обозначение на стене не гарантирует, что оно соответствует последнему решению.
Каждую стену фотографируют фронтально и с привязкой к постоянным ориентирам. Желательно, чтобы на снимках были видны размеры, а в отдельной схеме — границы закладных. Одна фотография без масштаба плохо помогает через месяц, когда все поверхности уже закрыты. Файлы подписывают по стенам, чтобы монтажник не перепутал зеркально похожие участки.
В комплект исполнительных данных включают размеры усилений, материал, способ крепления и зоны запрета сверления. Для небольшой сауны это может быть несколько понятных листов. Ценность документации проявится не только при первом монтаже, но и при замене спинки, перестановке поручня или ремонте освещения через несколько лет.
Если отделка уже выполнена
Когда закладных нет или их положение неизвестно, не стоит крепить нагруженный элемент наугад. Сначала изучают фотографии строительства и документацию, затем проверяют доступные возможности обследования. Прибор для поиска скрытых элементов может помогать, но его показания зависят от состава стены, включая фольгу и коммуникации, и не заменяют достоверного определения основания.
Если надежность опоры подтвердить нельзя, рассматривают локальное вскрытие с последующим восстановлением слоев либо изменение конструкции полка. В некоторых случаях подходит система с самостоятельными опорами, но ее также проверяют на устойчивость. Выбор делают по конкретному помещению, а не по желанию любой ценой избежать снятия нескольких досок.
После установки проверяют соответствие проекту, отсутствие люфтов, качество доступных соединений и сохранение необходимых расстояний. Испытания, если они предусмотрены, выполняют по согласованной методике; прыгать на готовом полке для проверки прочности не следует. Надежные закладные — это заранее рассчитанный путь передачи нагрузки, аккуратный монтаж и понятная документация, а не просто наличие бруска за вагонкой.
